변압기(트랜스포머) 용도 종류 및 한국 주요 제품 비교 2025



변압기(트랜스포머)의 용도, 종류 및 한국 주요 브랜드 제품 비교

1. 변압기란? - 정의와 기본 원리

변압기(트랜스포머)는 전자기 유도 현상을 이용하여 교류 전압이나 전류의 값을 변화시키는 장치입니다.

발전소에서 생산된 고전압 전기를 안전하게 송전하고, 최종 사용처에서는 적절한 전압으로 변환하는 중요한 역할을 담당합니다.

1.1 변압기의 기본 원리

변압기는 페러데이의 전자기 유도 법칙에 기반하여 작동합니다. 철심에 1차 권선을 감고 전압을 인가하면, 2차 권선에 감은 회수에 비례하여 자속에 의해 유도된 전압(유도 기전력)이 발생합니다. 변압기 철심은 주로 규소 강판을 0.35mm 정도로 얇게 적층한 구조를 가지고 있으며, 이는 히스테리시스 손실(철손)을 감소시키기 위함입니다.

1.2 변압기의 중요성

변압기는 전력 시스템의 ‘심장’으로 불리며, 다음과 같은 이유로 중요합니다:

• 전력 손실 감소: 전력 손실은 전압 크기의 제곱에 반비례하기 때문에, 발전소에서 전기를 고전압으로 변환하여 송전함으로써 전력 손실을 최소화합니다.
• 전압 조정: 최종 사용자에게 적절한 전압(가정용 220V 등)으로 전기를 공급합니다.
• 전력망 안정성: 전력 시스템의 안정성과 신뢰성을 보장합니다.

2. 변압기의 종류



변압기는 여러 기준에 따라 다양한 종류로 분류됩니다.

2.1 철심 사용 여부에 따른 분류

종류	설명
철심 변압기	저주파 응용에 사용
공심 변압기	고주파 응용에 사용, 높은 주파수에서 발생하는 철 손실을 감소시키기 위해 비금속성 심 사용

2.2 전력계통에 따른 분류

종류	설명
특고압 송전용 변압기	발전 전기(10~20kV)를 송전 전기(765, 345, 154kV)로 변환
배전용 변압기	송전 전기를 배전용 전기(22.9kV)로 변환
주상 변압기	배전용 전기를 소규모 수용가 전기(380V)로 변환

2.3 상수(相數)에 따른 분류

종류	설명
단상 변압기	단일 상(phase)으로 동작
다상 변압기(3상 변압기)	세 개의 상으로 동작, 주로 산업용 및 대규모 전력 시스템에 사용

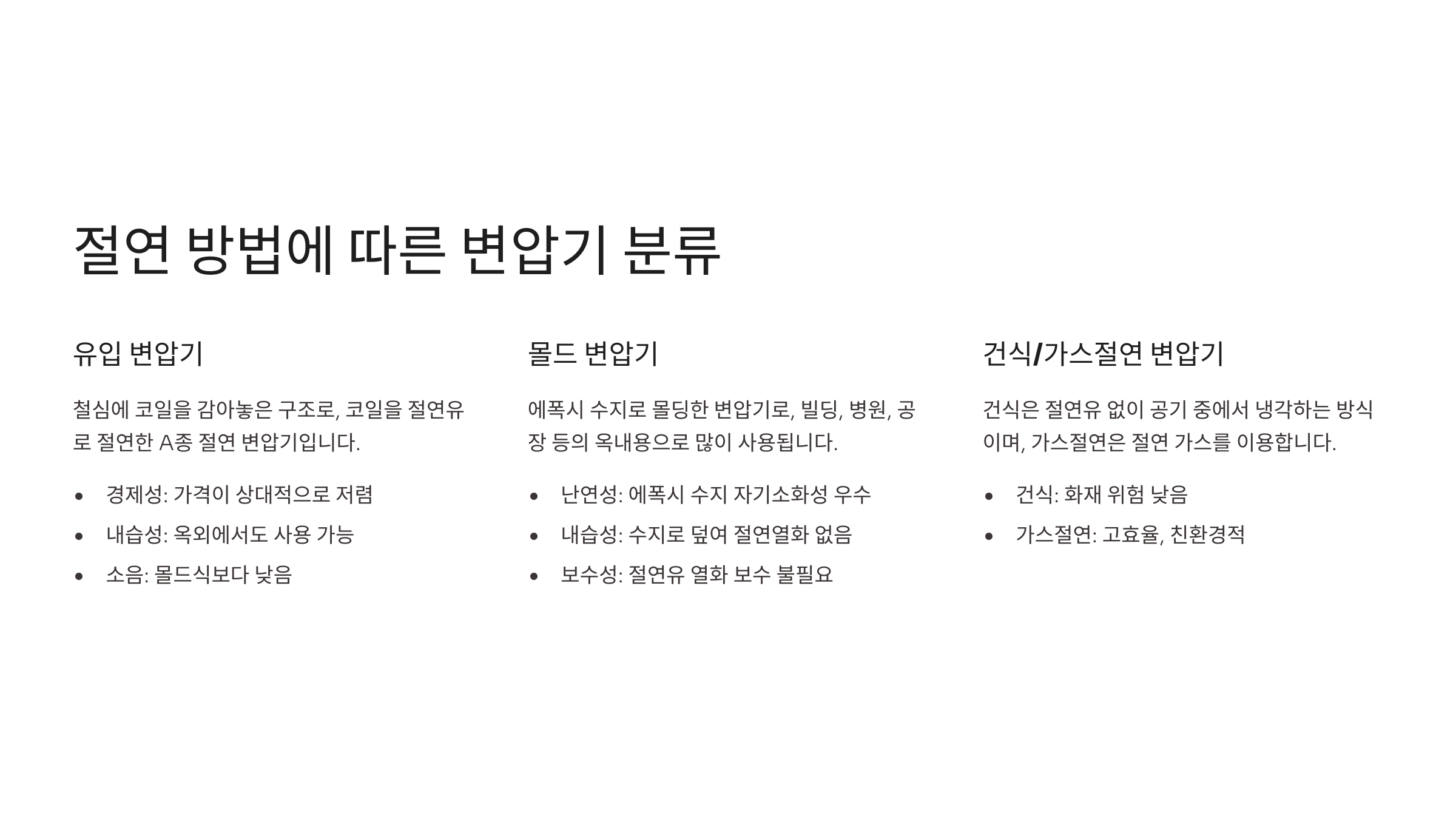

2.4 절연 방법에 따른 분류

2.4.1 유입 변압기(Oil Immersed Transformer)

철심에 코일을 감아놓은 구조로, 코일을 절연유를 이용하여 절연한 A종 절연 변압기입니다. 최고 허용 온도는 105도입니다.

장점	단점
- 경제성: 사용 범위가 넓고 가격이 상대적으로 저렴 - 내습성: 오일 속에 들어 있어 옥외에서도 사용 가능 - 견고성: 철로 덮여 있어 견고하게 제작 가능 - 소음: 몰드식, H종 건식 변압기보다 낮음 - 충격 내전압 높음(A종 150kV): 별도 서지 흡수기(SA) 설치 불필요 - 설치 장소 제약 적음: 옥내, 옥외 모두 가능	- 설치 공간 큼 - 보수 점검 필요(절연유 열화 등) - 화재 위험(절연유 가연성) - 대용량의 경우 고정 소화설비 필요 - 점검 주기: 2~3년

2.4.2 몰드 변압기(Mold Transformer)

에폭시 수지로 몰딩한 변압기로, 최근 건축물의 초고층화, 밀집화로 인해 빌딩, 병원, 공장 등의 옥내용 변압기로 많이 사용됩니다.

장점	단점
- 난연성: 에폭시 수지 자기소화성으로 우수 - 내습성: 권선 표면 수지로 덮여 흡습에 의한 절연열화 없음 - 견고성: 전기적, 기계적 특성 우수, 내진성 높음 - 보수성: 절연유 열화 보수 불필요, 청소 간단 - 단시간 과부하 내량 큼: 열용량 크고 온도 상승 시정수 큼 - 내구성, 내진성: 일체화된 몰드 코일로 견고	- 가격 비쌈(유입형, 건식형보다 2배 이상) - 소음 큼 - 기준충격절연강도 약함(B종 95kV, F종 125kV) - 외부 감전 요인: 유도 전압 감전 우려 - 옥외 설치 불가: 외함 없이는 불가능 - Surge 대책 필요: VCB 차단기 설치 - 점검 주기: 1년

2.4.3 건식 변압기(Dry Type Transformer)

절연유를 사용하지 않고 공기 중에서 냉각하는 방식의 변압기입니다.

2.4.4 가스절연 변압기(Gas Insulated Transformer)

절연 가스를 이용하여 절연하는 변압기입니다.

2.5 권선 구분에 따른 분류

종류	장점	단점
단권선 변압기	- 가격 저렴 - 크기, 무게 작음	- 1차측과 2차측 연결로 안전성 문제 가능
다권선 변압기	- 1차측과 2차측 전기적 분리로 안전	- 가격 비쌈

2.6 용도에 따른 특수 변압기

• 절연 변압기: AC 주 전력선과 구동 장치 사이 전기적 분리
• 전기로용 변압기: 제강설비 등 전기로 시스템 전용
• 풍력발전용 변압기: 풍력 발전 특화
• 선박용 변압기: 선박 사용 특수 변압기
• HVDC용 변압기: 초고압직류송전(HVDC) 시스템 사용

3. 한국 주요 변압기 제조사 및 제품 비교

한국의 주요 변압기 제조사로는 HD현대일렉트릭, LS일렉트릭, 효성중공업, 일진전기 등이 있습니다. 이들 기업은 국내 시장뿐만 아니라 해외 시장에서도 높은 경쟁력을 갖추고 있습니다.

3.1 HD현대일렉트릭(구 현대중전기)

HD현대일렉트릭은 1978년 설립된 현대중전기를 전신으로 하며, 현재 전력인프라 분야에서 GE, ABB, SIEMENS, SCHNEIDER 등과 경쟁하고 있습니다.

항목	설명
제품 특징	- 국내 최초 친환경 절연유 적용 230kV 변압기 - 초고압 대용량 변압기 풍부한 경험 - 원자력 발전소용 Q-Class 국내 최초 획득 - 손실저감, 냉각효율 최대화, 소형 경량화
시장 위치	- 세계 변압기 시장 점유율 5위권 - 사우디아라비아 시장 점유율 1위 - 미국 앨라배마 현지 생산 공장 - 매출 약 70% 해외

3.2 LS일렉트릭

LS일렉트릭은 중소형 배전 변압기 분야에서 강점을 가지고 있으며, 2010년 후발주자로 초고압 변압기 시장에 진입했습니다.

항목	설명
제품 특징	- 중소형 배전 변압기 강점 - HVDC 기술 활용 초고압 변압기 - 2011년 국내 최초 HVDC 전용 공장(부산) - 수송 충격 변형 방지 설계
시장 위치	- 배전용 변압기 시장 강세 - 초고압 변압기 시장 성장 중 - KOC전기 인수로 선박용 변압기 강화 - 북미 시장 점유율 확대

3.3 효성중공업

효성중공업은 1962년 설립 이래 40여 년간 국내 송변전 설비사업을 주도해 왔으며, 국내 최초로 몰드변압기 개발에 성공했습니다.

항목	설명
제품 특징	- 최고전압 765kV, 최대용량 1500MVA - 사막, 지진 지역 맞춤 설계 - 저소음 기술 - 친환경 절연유 변압기 선도
시장 위치	- 미국 테네시주 멤피스 공장 - 유럽(영국, 스코틀랜드, 노르웨이) 400kV 시장 1위 - 전세계 25개국 수출

3.4 일진전기

일진전기는 초고압 변압기(66kV~765kV)를 주력으로 하며, 송전용, 수배전용, 특수 용도 변압기를 생산합니다.

항목	설명
제품 특징	- 초고압 변압기 전문 - IEC, ANSI 국제 표준 만족 - 설치부터 시운전까지 서비스
시장 위치	- 전세계 80개국 수출 - 미국 시장 수주 활발

4. 가정용 및 산업용 변압기 제품 가격 비교

4.1 가정용 변압기

가정용 변압기는 해외 전기 제품을 국내에서 사용하거나, 국내 제품을 해외에서 사용할 때 필요합니다.

제품	가격대
한일테크 1KVA 다운/승압	7~8만원
한일테크 2KVA 다운/승압	8~9만원
한일테크 3KVA 다운/승압	13~14만원
한일테크 5KVA 다운/승압	14~17만원
링코아 5KVA 다운 220V-110V	9~14만원

특징: 링코아 기술은 일반 EI코어 변압기보다 효율 높고 저소음, 경량화. 열 발생 또는 모터 포함 제품은 권장 용량의 1.5배 이상 권장.

4.2 산업용 변압기

산업용 변압기는 용량과 사양에 따라 가격 차이가 큽니다.

대용량 초고압 변압기는 수억~수십억원에 달하죠.

제품	가격대
한일테크 삼상 5KVA 건식단권	별도 문의
한일테크 삼상 10KVA~50KVA	별도 문의
유입식 삼상 50KVA~100KVA	별도 문의

참고: 유입 자냉식 변압기는 수십 kVA의 경우 수십만 엔, 2,000kVA는 수백만~2천만 엔(2021년, 일본 기준). 몰드 방식은 더 비쌉니다.

5. 변압기 선택 시 고려사항

• 용도와 설치 환경: 옥내용/옥외용, 화재 위험 고려
• 용량(kVA): 전력 기기 총 용량 고려
• 입력/출력 전압: 필요한 전압 레벨 확인
• 효율성: 에너지 손실 최소화
• 소음 레벨: 설치 환경에 맞는 소음
• 유지보수: 정기 점검 및 유지보수 용이성
• 가격 대비 성능: 초기 비용 및 운영 비용 고려

6. 결론

변압기는 전력 시스템의 핵심 장비로, 전기의 안정적 공급과 효율적 사용에 필수적입니다. 한국의 변압기 제조 기업들은 HD현대일렉트릭, LS일렉트릭, 효성중공업, 일진전기를 중심으로 세계 시장에서 높은 경쟁력을 갖추고 있으며, 특히 최근에는 미국과 유럽을 중심으로 한 글로벌 전력 인프라 수요 증가로 빠른 성장을 보이고 있습니다

가정용 변압기는 사용 목적과 전자기기 특성을 고려하여 적절한 용량과 타입을 선택해야 하며, 산업용 변압기는 전문가 상담을 통해 최적의 제품을 선택하는 것이 권장됩니다. 변압기 기술은 고효율, 저소음, 친환경 특성을 갖춘 제품들로 발전하며, 전력 산업의 중요한 역할을 지속할 것입니다.
